〜パ ラ レ ル 設 計〜
＜パラレル設計とは？＞
　　　　　ある基板データを２人以上の設計者(最大４人)で、同時に並列して設計を行うことです。

＜納期短縮の効果＞
　　　　　基板を仮想分割して、複数設計者が同時に作業します。
　　　　　このため、従来方法に比較し、１／２〜１／３の納期短縮を図れます。

＜動作環境＞

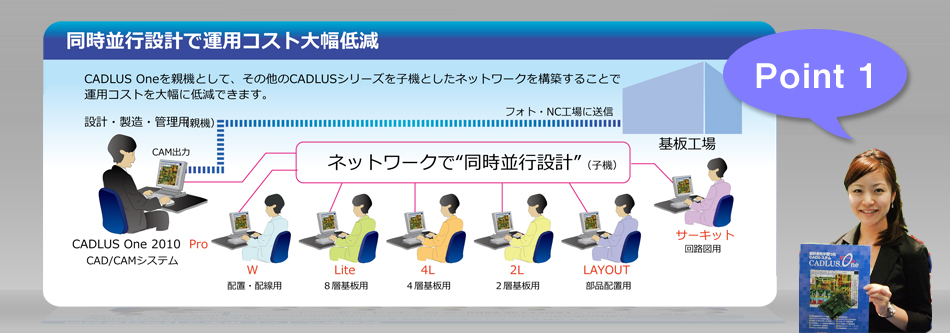

　　　　　◆各ＣＡＤパソコンはネットワークで接続されています。
　　　　　◆ＣＡＤパソコンはネットワーク上の任意設計ファイルをアクセスできる
　　　　　　環境にあります。
　　　　　◆１つの設計ファイルに対して、２つ以上のＣＡＤパソコンがアクセスすると、
　　　　　　自動的に『パラレル設計モード』になります。
　　　　　　（図1-1ではＰＣ１，ＰＣ３がパラレル設計モードで使用しています。）
　　　　　◆パラレル設計を管理するサーバは不要です。

（A,B,Cは設計ファイルを示しています。）


ＰＣ３が作業終了すると、ＰＣ１は自動的にシングル・ユーザ設計モードへ戻ります。

＜パラレル設計の操作イメージ＞

PC1,PC2はネットワーク上でパラレル設計モードにあります。


　　　　　◆ＰＣ１で入力・編集操作を行うと、その結果をリアルタイムにＰＣ２へ
　　　　　　反映させます。同様にＰＣ２の操作もＰＣ１へ反映されます。
　　　　　◆ＰＣ１でＩＣ１を移動、ＰＣ２でＩＣ１を削除するような操作が同時に
　　　　　　発生した場合、どちらか一方のみ受付け、他方はキャンセルされます。
　　　　　◆ＰＣ１、ＰＣ２は画面の拡大・縮小・スクロール、ＵＮＤＯ(元に戻す)等
　　　　　　を独立して行えます。


＜設計者間のコミュニケーション＞
　　　　　◆設計者はパラレル設計を行っている設計者数、設計者名、動作モード
　　　　　　等をいつでも確認できます。
　　　　　◆パラレル設計者間でメッセージのやり取りができます。
