機能スペック表内の「※」印はオプション機能を追加により利用が可能なことを表します。
| 同時並行設計機能 | ２人以上６人まで同時に、１つの基板を領域制限無しにパターン設計ができます。 |
|---|---|
| ガーバーイン機能 | ガーバーデータをＣＡＤＬＵＳの基板データに取り込みます（拡張ガーバー対応） |
| ３次元リアルタイム表示設計機能 | 基板上の任意位置を３次元表示します。パターン入力と連動して表示出来、３次元イメージの視点の変更、拡大、スクロールも自由。 |
| PWSアスキー変換CR-IN機能 | PWSアスキーデータをCADLUSの基板データに変換します。 |
ＮＣドリルデータの穴図が、 倍率指定にて印刷出来ます。
機能スペック表内の「※」印はオプション機能を追加により利用が可能なことを表します。
| システム全般 | |
| ＯＳ | Windows 2000／XP／Vista／７（64bit対応） |
| グラフィック | 1024x768以上 |
| 自動バックアップ | ○ |
| ＵＮＤＯ／ＲＥＤＯ | ○ |
| 単位 | ミリ |
| 日本語対応 | 完全日本語対応、漢字文字 |
| データベース | |
| 分解能 | 1／１00,000ｍｍ |
| 最大基板サイズ | 2000ｍｍ |
| 最大アパーチャ－数 | 990 |
| 配線層数 | 64層、 ユーザー層は255層 |
| 最大部品数（１基板内） | 32760（実質8000前後でメモリーに左右されます） |
| 最大ネット数 | 32760 |
| １部品内の最大ピン数 | 32760 |

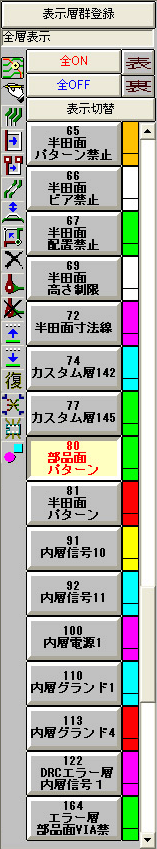

| 表示 | |
| 表示色数 | 制限無し |
| オブジェクトの塗り潰し表示 | ○ |
| オブジェクトの輪郭表示 | ○ |
| 重なり部分の透過表示 | ○ |
| １０個の登録されたグリットから選択して表示 | ○ 7個の仮原点と組み合わせて使用 |
| ドリル穴の表示 | ○ |
| 内層サーマル形状の表示 | ○ |
| 部品端子上に端子番号を表示 | ○ |
| ネット情報 | |
| ネット単位の色指定 | ○ |
| ネット単位の配線幅指定 | X |
| ネット単位のﾋﾞｱ指定 | ○ |
| 端子番号の文字対応 | ○ ７文字まで |
| 各社ネットファイル入出力 | ○ ４５フォーマット ※出力はオプション |
| ○ フォーマット | |
| バンクファイル入力 | ○ |
| 部品配置 | |
| 数値入力による配置 | ○ |
| 最少回転角度 | ０．０１度 |
| 表裏配置／表裏移動 | ○ |
| 最短ネット表示での部品配置 | ○ |
| 部品表ファイルからの部品配置 | ○ |
| 配線 | |
| ネットを持たないランドﾞからの配線 | ○ |
| ４５、９０度配線 | ○ |
| 任意の角度での配線 | ○ |
| 等長配線 | ○ ※ |
| 自動シールド配線 | ○ ※ |
| 配線パターンのＲ付 | ○ |
| 配線中の線幅変更 | ○ |
| ブラインド／バリッドビア対応 | ○ ビルドアップでは上下間ビアの重なりは導通扱いになります |
| 配線テーパー処理 | ○ 一括処理可能 |
| 作図機能 | |
| ベタ面自動発生 | ○ |
| ベタのＲ付 | ○ |
| ベタの形状変更 | ○ |
| ラインカット | ○ |
| ラインオフセット入力・付加 | ○ |
| 補助線入力 | ○ 複数仮原点（7個）、グリッド設定（１０個） |
| 寸法線入力 | ○ |
| リアルタイム チェック | |
| クリアランスライン表示／確認 | ○ |
| 領域ＤＲＣ | ○ 全体とは別に領域ＤＲＣ設定が可能 |
| 内層分割ＤＲＣ | ○ |
| 層別ＤＲＣ | ○ |
| 電気特性チェック | 特性インピーダンス表示。インピーダンス指定配線 |
| データの入出力 | |
| プリンター出力(ドライバーを使用) | ○ HPGL、DXFフォーマットのファイル入出力 |
| ガーバー出力 | ○ |
| 拡張ガーバー出力 | ○ RS274-Xフォーマット |
| ガーバー入力 | ○ 拡張ガーバー対応（カスタムアパーチャーなど1部制限あり） |
| CSV形式のDコード表入力（インチ、ミル対応） | |
| ドリルデータ（NC）入出力 | ○ |
| マウントデータの入出力 | ○ CSV形式 |
| ＣＳＶ形式の部品ﾘｽﾄの出力 | ○ |
| その他 | |
| バックアノテーション | ○ CADLUSサーキットのみ |
| 面付け基板(基板のコピー) | ○ |
| 自動部品作成ツール | ○ |
| 他基板との統合 | ○ 同一層数の基板 |
| 同時設計 | ○ 最大６人までの同時設計が可能 |
| 抜き文字 | ○ 漢字を含む |
| ファイルからの部品リナンバー | ○ CSV形式のファイル |
| 他社ＣＡＤインターフェイス | ○ ※ CR5000-PWS、BDアスキーファイル、デザインファイル、ODBGファイル |
| 配線ルーターインターフェイス | ○ ※ デザインファイル |
| 登録部品名称 | ５０文字 |
| 配置部品名（参照名） | １５文字 |
| ネットの信号名 | ３０文字 |
| 登録部品の端子名 | ７文字 |
設計プロ用で６４層基板対応のＣＡＤ／ＣＡＭシステム。同時並行設計機能付きで業務効率が格段に向上！様々なニーズに応える大人気製品
12層基板対応のＣＡＤ／ＣＡＭシステム。ガーバーイン機能が標準搭載。
6層基板対応のＣＡＤ／ＣＡＭシステム。内層電源、グランドのサーマル接続、内層信号パターン設計ができます。
２層基板対応のＣＡＤ／ＣＡＭシステム。内層電源、グランドのサーマル接続、内層信号パターン設計ができます。
